当前版 FMEA 七步法实操指南：助力汽车零部件企业质量提升

admin

  要说新版，确实也不新了。当前版本的失效模式与影响分析（FMEA），由 AIAG（美国汽车工业行动集团）和 VDA（德国汽车工业联合会）联合发布的 FMEA Handbook（简称 AIAG-VDA FMEA），标志着 FMEA 方法论的一次重大升级。它从传统的五步法（规划、结构、功能、失效分析、风险评估）演变为更系统、更严谨的七步法。

对于质量要求极高的汽车零部件企业而言，掌握并落地这套新方法，是提升产品开发和制造过程可靠性、实现零缺陷目标的关键。

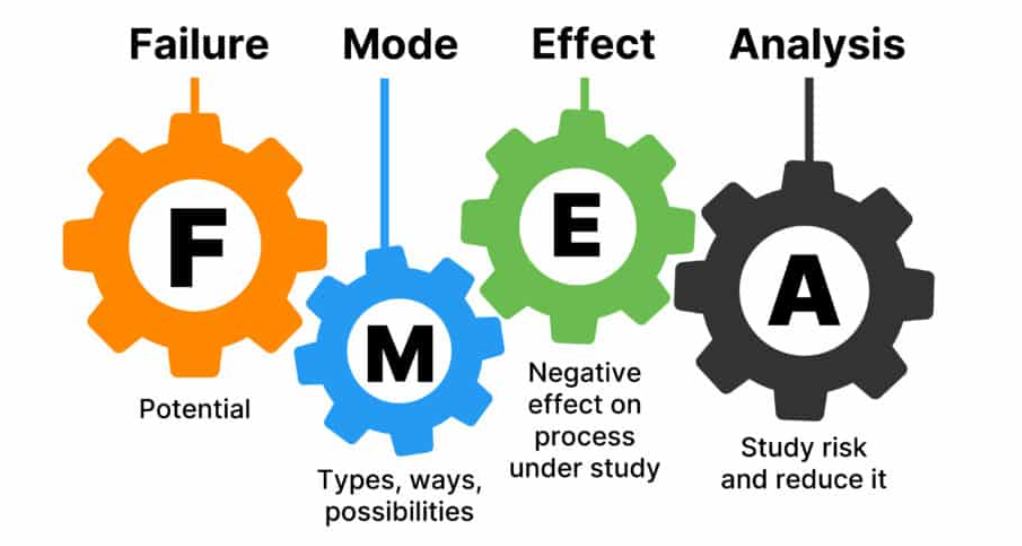

当前版 FMEA 七步法实操指南：助力汽车零部件企业质量提升

🎯 一、新版 FMEA 七步法概述

新版 FMEA 七步法不仅适用于设计 FMEA（DFMEA）和过程 FMEA（PFMEA），其核心思想是建立清晰的系统结构、明确功能要求，再进行严谨的失效分析和风险控制。

步骤	阶段名称	核心目标
第 1 步	规划与准备	明确 FMEA 范围、目的、团队、时间表和资源。
第 2 步	结构分析	可视化系统、子系统、部件（或工序、操作、人机料法环）的相互关系。
第 3 步	功能分析	为结构分析中的每一层级定义功能、要求和特性。
第 4 步	失效分析	识别失效模式（Failure Mode）、失效后果（Effect）和失效原因（Cause）。
第 5 步	风险分析	采用严重度（S）、发生度（O）、探测度（D）和行动优先级（AP）评估风险。
第 6 步	优化	制定改进措施、分配责任人、明确完成期限并实施。
第 7 步	结果文件化	记录结果、总结经验教训，并在组织内分享。

🛠️ 二、实操指南与关键变革点

1. 结构分析（第 2 步）：从“散点”到“系统”

• 变革： 引入边界图、结构树/框图，强制可视化分析对象及其上下游关系。
• 实操：PFMEA 需要建立工序要素（Process Element）、工作要素（Work Element）、特性（Characteristic）的三级结构。

  • 工序要素： 压装工序（The Pressing Process）。
  • 工作要素： 压装设备、操作人员、轴承外圈、力控传感器。



  • 案例： 某轴承装配线 PFMEA。




2. 功能分析（第 3 步）：清晰定义“意图”

• 变革： 强调为每个结构要素定义其“意图”（功能）和“要求”（规范）。
• 实操：DFMEA 需要将功能与技术要求挂钩，形式为 “动词 + 名词 + 标准/要求”。

  • 结构： 壳体密封圈。
  • 功能：隔离（动词） + 外部水分/粉尘（名词） + 在 -40摄氏度至 120 摄氏度温度范围内（要求）。



  • 案例： 某控制器壳体 DFMEA。




3. 失效分析（第 4 步）：遵循三问法

• 变革： 强制使用“三问法”确保逻辑严谨：


• 失效模式（FM）： 功能如何失效？（与第 3 步的功能要求相对）
• 失效后果（E）： 失效会带来什么影响？（对用户、对系统、对法规）
• 失效原因（C）： 失效为什么会发生？（与第 2 步的工作要素相关联）


实操： 确保 FM、E、C 三者之间构成清晰的因果链。

失效原因-->失效模式-->失效后果

4. 风险分析（第 5 步）：行动优先级（AP）取代风险优先数（RPN）

• 变革： 彻底废除 RPN（风险优先数，RPN= S X O X D，采用行动优先级（AP, Action Priority）。

  • H（高）： 必须采取行动。
  • M（中）： 应采取行动。
  • L（低）： 可采取行动（由团队决定）。



  • 原因： 传统 RPN 存在数学缺陷，且相同 RPN 可能代表不同风险。
  • AP 机制： 根据 S、O、D 三个等级（高 H、中 M、低 L）的组合，查表确定行动优先级：

• 实操： S、O、D 的评级标准更加细化和具体。汽车零部件企业应基于 AIAG-VDA 的评分表，结合自身经验，制定更具针对性的内部评分细则。


5. 优化与文件化（第 6 & 7 步）：从“写完”到“闭环”

• 变革： 强调优化的实施和验证，以及结果的共享。
• 实操： 明确优化后的 S、O、D 预期值，并重新计算 AP。只有当改进措施经过验证并有效实施后，才能更新 O 或 D 的评分。最终 FMEA 报告应成为公司知识库的一部分。


🚗 三、汽车零部件企业落地案例：制动钳装配 PFMEA

背景

某汽车零部件企业在量产一款新型电子制动钳（EPB）时，发现装配线上的活塞油封密封性问题导致客户投诉率上升。团队决定应用新版 PFMEA 七步法进行风险管控。

1. 结构分析（部分）

• 工序要素： 油封活塞压装。
• 工作要素： 活塞、活塞油封、压装夹具、压装设备、操作人员。


2. 功能分析（部分）

结构要素	功能	要求
活塞油封	阻止制动液泄漏	密封唇口与活塞杆内壁持续接触，接触力 > Fmin
压装夹具	导向油封并提供支撑	确保油封在 0.5度 倾角偏差内正确压入

3. 失效分析（部分）

失效原因 (C)	失效模式 (FM)	失效后果 (E)
压装夹具导向面磨损，导致油封倾斜	油封装配位置倾斜	制动液泄漏，活塞卡滞；终端客户制动失效；安全法规违规

4. 风险分析与优化（示例行）

C	FM	E	S (严重度)	O (发生度)	D (探测度)	原始 AP	建议措施	改进后 O	改进后 D	优化后 AP
夹具磨损	油封倾斜	制动失效	9 (高)	4 (中)	6 (低)	H	1. 升级夹具材质 2. 引入视觉系统进行油封装配角度 100\% 检查	3 (中)	3 (中)	M

💡 关键点：

• S 评分： 失效后果涉及安全法规或危及人身安全，S 评定为 9 或 10，直接导致 AP 为 H（高）。
• 措施聚焦： 优化措施应同时针对降低发生度（如升级夹具材质，减少磨损频率）和提高探测度（如 100% 在线视觉检测）。
• 最终结果： 实施措施并验证有效后，O 从 4 降至 3，D 从 6 降至 3，AP 从 H 降至 M，风险被有效控制。


结语

新版 FMEA 七步法是一个需要跨职能协作、持续迭代的系统工程。汽车零部件企业应以结构化思维为基础，利用 AP 取代 RPN 的机制，将 FMEA 视为设计和过程优化的持续改进工具，而非仅仅是质量体系中的一份文件。通过彻底的落地，企业将能更早发现并解决潜在的质量问题，从根本上提升竞争力。
